一、能量轉換階段
當系統出現短路故障時，故障電流通過熔體（通常為銀銅合金）產生焦耳熱效應。根據I2t特性，熔體溫度在毫秒級時間內升至900-1200℃的熔點。此時熔體特定部位設計的冶金效應點（M效應點）率先汽化，形成初始電弧。此過程契合國際電工委員會IEC60282 - 1標準所規定的熔斷特性曲線。

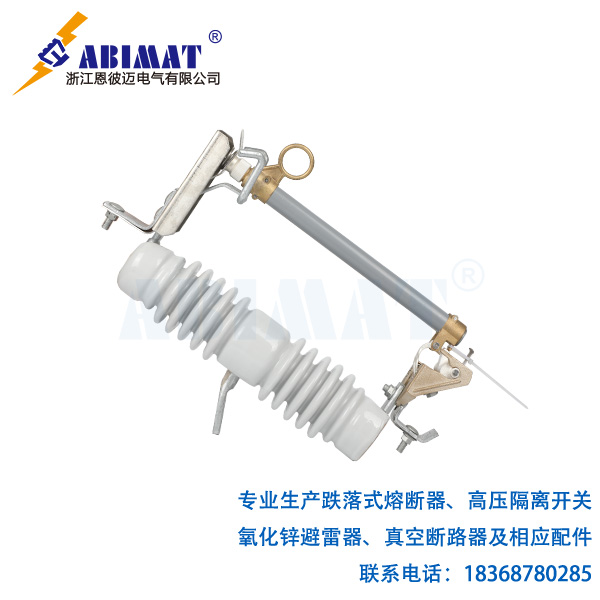

合型跌落式熔斷器.jpg)
二、機械脫扣過程
恩彼邁跌落式熔斷器熔管內置的拉伸彈簧機構在熔體斷裂后釋放儲能，推動活動觸頭以4-6m/s的速度分離。獨特的肘節機構設計確保觸頭在分離瞬間獲得加速度，避免電弧重燃。熔管在重力作用下以15°-30°傾角跌落時，其鉸鏈結構產生的扭矩可達50N·m，確保完全脫離靜觸頭形成可見斷開點。
三、電弧熄滅機制
多級滅弧系統：
初級滅弧：熔管內填充的石英砂（SiO?純度≥99.6%）通過表面吸附效應冷卻電弧等離子體
次級滅弧：熔管內部設計的產氣材料（通常為聚甲醛）在高溫下分解產生H?、CO等滅弧氣體
終級滅弧：U型氣流通道形成縱向吹弧，將電弧長度拉伸至150mm以上
介質恢復特性： 電弧熄滅后，石英砂的介電強度恢復速率達3kV/μs，確保在1/4工頻周期內建立足夠的絕緣強度。
四、特殊工況適應性
限流特性：在預期短路電流達20kA時，能將實際截斷電流限制在8kA以下
海拔修正：2000m以上地區需按GB/T11022標準進行開斷容量修正
防冰閃設計：傘裙結構采用交替大中小傘布置，泄漏比距≥25mm/kV
五、工作特性曲線
時間-電流特性：符合反時限曲線，在2倍額定電流時動作時間≤10s
安秒特性：熔斷I3t值誤差控制在±10%范圍內
工頻恢復電壓：耐受系統恢復電壓1.5倍持續0.3s
