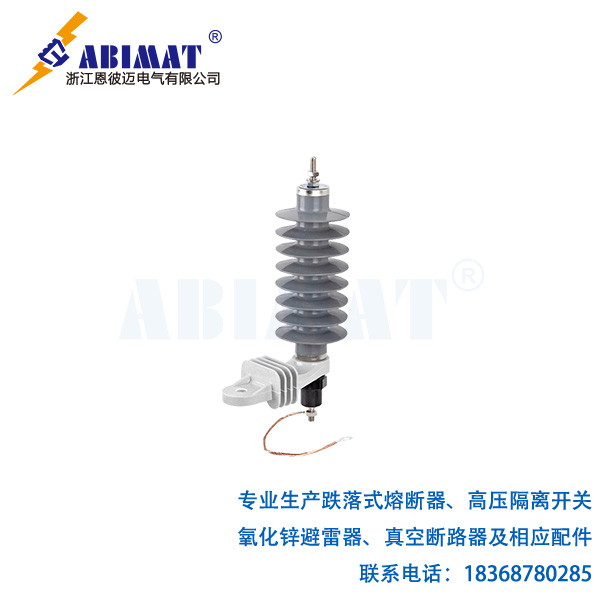

氧化鋅（ZnO）閥片電阻的非線性伏安特性是MOA技術的核心，其性能遠超傳統碳化硅（SiC）避雷器。這種特性源于材料微觀結構的獨特設計，使閥片能夠智能響應電場變化，實現從絕緣體到導體的自主切換。
?一、非線性特性的實驗表征
典型伏安特性曲線（雙對數坐標下呈三段式）： ?
- 高阻區（預擊穿區） ?
????電壓范圍：U < 參考電壓U??? ?
????電流特征：微安級泄漏電流（I < 1mA） ?
????電阻率：高達10?~1012 Ω·cm（接近絕緣體） ?
????物理行為：晶界勢壘阻擋載流子遷移 ?
?
- 轉折區（非線性區） ?
????電壓范圍：U ≈ U??? ~ 3Ur ?
????電流特征：電流驟升3~6個數量級（1mA→kA級） ?
????非線性系數α：高達30~50（α=ΔlogI/ΔlogU） ?
????關鍵現象：電壓微增導致電流劇增，殘壓Ur被鉗位 ?
?
- 飽和區（低阻區） ?
????電壓范圍：U > 3Ur ?
????電阻特性：動態電阻趨近于ZnO晶粒體電阻（約1Ω·cm） ?
????電流承載：通流容量達100kA（4/10μs波形） ?
?二、微觀物理機制：晶界勢壘的電場調控
?材料結構設計
?基體：高純度ZnO晶粒（粒徑5~20μm） ?
?晶界層：Bi?O?/Sb?O?/CoO/MnO等金屬氧化物形成的富鉍相 ?
?能帶結構：晶界處形成雙肖特基勢壘（高度1.5~2.5eV） ?
?
?非線性產生機理
- 低電場下（高阻態） ?
????晶界勢壘阻擋電子遷移 ?
????電流主要為熱發射產生的微弱空穴流 ?
?
- 強電場下（導通態） ?
????隧道效應主導：電場＞10? V/m時，電子穿透勢壘概率劇增 ?
????熱電子發射增強：焦耳熱使電子獲得跨越勢壘的能量 ?
????勢壘崩塌：碰撞電離產生雪崩效應，晶界電阻指數級下降 ?
?三、非線性特性的工程優勢
| 特性 | 傳統SiC避雷器 | ZnO MOA | MOA優勢 |
|---|---|---|---|
| 響應速度 | 微秒級 | 納秒級 | 更快速限制過電壓 |
| 保護水平 | 殘壓高 | 殘壓低30%~40% | 提升設備絕緣裕度 |
| 工頻續流 | 需串聯間隙切斷 | 無續流 | 無截波風險，結構簡化 |
| 伏安特性 | 非線性差(α≈4~6) | α＞30 | 電壓鉗位更穩定 |
| 能量耐受 | 較低 | 高5~10倍 | 適應多重雷擊/長波過電壓 |
四、關鍵參數與非線性的關聯
參考電壓U???
直接反映勢壘高度：U???∝勢壘高度2
老化時晶界鉍相遷移→勢壘降低→U???下降
泄漏電流Ir
高阻區電流受勢壘控制：Ir∝exp(-qφ_B/kT)
勢壘缺陷導致Ir異常增大（劣化先兆）
保護比K_p=Ur/U???
表征非線性強度：K_p越小，α值越大
優質MOA的K_p≤1.6（110kV級）
五、材料工藝對非線性的調控
摻雜優化
Bi?O?：形成晶界勢壘層（含量0.5~1.0mol%）
Sb?O?：抑制ZnO晶粒生長（粒徑↓→勢壘數量↑）
Co/Mn：提升非線性系數α（調節勢壘高度）
燒結工藝
溫度控制：1150~1350℃保溫形成均勻晶界相
氧分壓調控：影響氧空位濃度→改變勢壘寬度
結語：智能材料的工程典范

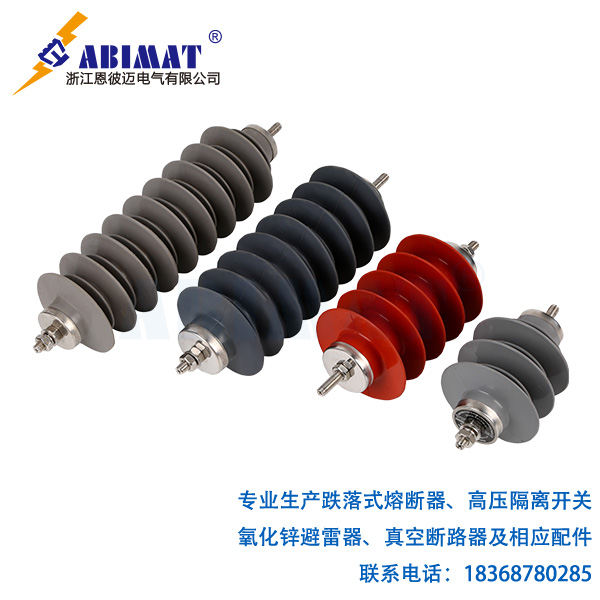

恩彼邁氧化鋅閥片的非線性特性本質是電場調控的量子隧穿與勢壘崩塌效應。其性能優勢徹底變革了過電壓保護技術：
無間隙設計消除動作延時
自恢復特性實現免維護運行
納秒響應為特高壓設備提供精確保護
這種“低壓絕緣-高壓導通”的智能行為，使MOA成為電網安全不可替代的“電壓敏感閥門”。理解其非線性機理，對避雷器選型、狀態評估及新型材料開發具有核心指導意義。
