氧化鋅避雷器結構解析：構筑電力系統的精密防線

氧化鋅避雷器（Metal Oxide Arrester, MOA）因其優異的非線性伏安特性和強大的能量吸收能力，已成為現代電力系統過電壓保護的核心設備。其結構設計精密、層次分明，每一部分都直接影響著設備的保護性能、運行可靠性和使用壽命。以下是其核心結構解析：

?一、核心元件：氧化鋅電阻片（閥片）

???材質與特性：以高純度氧化鋅（ZnO）為主體，摻雜多種微量金屬氧化物（如Bi?O?、Co?O?、MnO?等），經高溫燒結而成。其核心在于具有極強的非線性伏安特性：

???????低電場區（運行電壓下）：呈現極高電阻（兆歐級），僅通過微安級的泄漏電流，損耗極小。

???????高電場區（過電壓沖擊下）：電阻急劇下降（毫歐級），瞬間泄放巨大的沖擊電流，將過電壓限制在設備安全水平內。

???????響應速度極快（納秒級）。

???結構形式：

???????圓餅狀：最常見形態，直徑和厚度根據電壓等級、通流容量設計。

???????多柱并聯：特高壓、大容量場合，多柱閥片并聯安裝以滿足能量吸收要求。

???????環狀/特殊形狀：用于特定空間限制或特殊設計的避雷器。

? ? 串聯堆疊：多個閥片根據避雷器的額定電壓、保護水平（殘壓）要求，沿軸向緊密串聯堆疊構成芯體。串聯片數決定了避雷器的整體電壓耐受能力。

???電氣連接：閥片之間、閥片組與端蓋（電極）之間通過高導電性、高強度的金屬連接件（如鋁墊片、彈簧壓接結構）實現低阻、可靠的電氣連接，確保沖擊電流的順暢導通。

???均壓設計：

???????內部均壓環/均壓罩：在特高壓避雷器或閥片柱高度較大時，常在閥片柱周圍設置金屬均壓環/罩，優化軸向電場分布，防止局部電場集中導致閥片老化加速或閃絡。

???????閥片性能篩選：嚴格篩選電性能（如參考電壓、泄漏電流）一致的閥片進行串聯，保證電壓分布的均勻性。

功能：?提供主絕緣，隔離高壓端與接地端；保護內部閥片免受環境（濕氣、污穢、紫外線、化學腐蝕、機械損傷）侵害。
主要類型：
1. 瓷外套：
  - 優點：?機械強度高、耐老化、耐候性好、防火性能優。
  - 缺點：?笨重、易脆斷、內壁易結露、需要壓力釋放裝置。
  - 結構：?多個瓷套通過水泥膠合劑或機械卡裝連接。內腔填充干燥氣體（如N?、SF?）或密封膠。

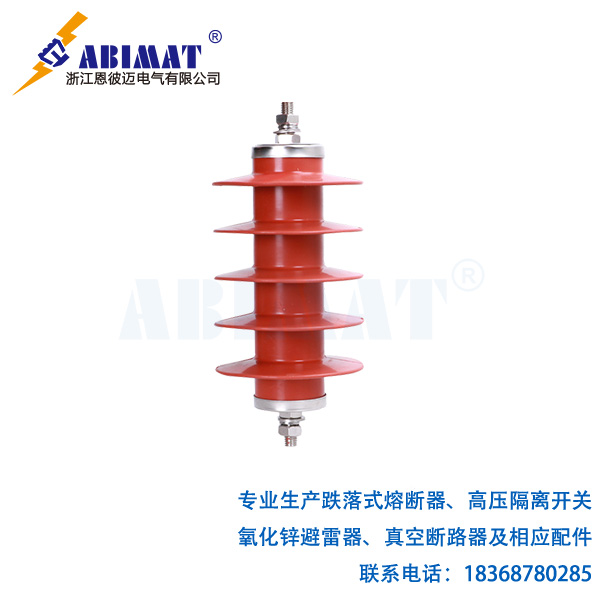

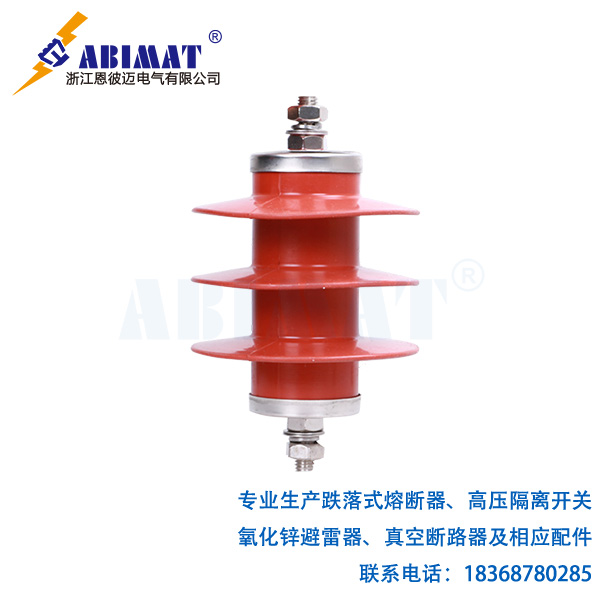

2. 復合外套（硅橡膠）：
  - 優點：?重量輕、韌性好（防爆防裂）、憎水性強（耐污閃性能優異）、生產工藝簡單、無需壓力釋放裝置。
  - 缺點：?長期老化性能需關注，機械強度略低于瓷套。
  - 結構：?通常由玻璃纖維增強樹脂芯棒（FRP）?提供機械支撐，外層模壓或注射高溫硫化硅橡膠（HTV）。硅橡膠傘裙提供爬電距離并增強憎水性。

重要性：?防止外部濕氣、空氣滲入導致閥片受潮劣化，防止內部填充氣體泄漏。
多層密封：?通常采用多道、不同材質的密封結構（如O型橡膠圈、密封膠、金屬焊接/釬焊）密封端蓋與瓷套、瓷套與瓷套之間的連接處。密封材料需具備優異的耐候性、耐溫性和長期穩定性。
防爆裝置（瓷外套必備）：
- 功能：?當內部故障（如閥片嚴重劣化擊穿）產生高壓力時，可靠動作泄壓，防止瓷套爆炸。
- 結構：?通常為金屬薄片（破裂片）或帶彈簧的閥門結構，安裝在端蓋或側面。動作壓力需精確設計。

恩彼邁氧化鋅避雷器的結構是材料科學、電氣工程和精密制造的完美結合。從微觀的閥片晶界到宏觀的絕緣外套與防爆系統，每一部分都經過精心設計與驗證，共同構筑起電力設備抵御過電壓沖擊的堅固屏障。深入理解其結構，對于避雷器的選型、安裝、運行維護及狀態評估都至關重要。
